Монтаж внутрипольного конвектора и рекомендации по установке
01/09/2020
Покупка внутрипольного конвектора ответственное и дорогое дело, клиенты хотят предварительно знать с какими задачами они столкнуться, когда придет время установки внутрипольного конвектора в своей квартире или частном доме, мы опишем основные моменты монтажа данных батарей, особенностю которых является установка в пол.
Первая задача для монтажа внутрипольного конвектора, это подготовка ниши в полу. Также конвекторы, которые планируется прятать в пол, могут монтироваться в фальш пол, тоесть не в бетонную стяжку, а например в подиум деревянный. В таком случае конвектор обязательня крепится с помощью регулировочных болтов и анкерных креплений.
- Ниша для конвектора
- Отступы от окна и стен
- Шторы
- Стыковка с напольным покрытием
- Изоляция
- Подключение
- Подключение электрики
- Установка решетки
- Декоративный, рамка, обрамление
- Фотогалерея
- Видеогалерея
Ниша для конвектора
Возьмем самый распространенный вид установки внутрипольной батареи, это в бетонную стяжку. Для того чтобы конвектор был установлен правильно и без проблем, необходимо создать нишу под него.
Рекомендация 1: Ниша для конвектора | Производители рекомендуют по глубине делать нишу плюс 10-20 мм от полной высоты конвектора, для того чтобы выровнять конвектор по уровню с помощью регулировочных болтов и красиво состыковать напольное покрытие (ламинат плитка, паркет) с коробом конвектора. По ширине и длине - плюс 5-10 см от полной ширины короба конвектора, для того чтобы иметь возможность жестко закрепить короб с помощью анкерных болтов и цементного раствора.
Монтажные размеры ниши под конвектор: Глубина +10 мм | Ширина +10-15 см | Длина +5-10 см
Отступы от окна и от стен
Расположение внутрипольного конвектора к окну с естественной конвекцией универсальна, конвектор можно подключать лево сторонне и право сторонне, его просто можно развернуть, так как теплообменник находится посередине. Если теплообменник ближе к краю конвектора, то размещать таким образом, чтобы теплообменник находился ближе к комнате.
Расположение внутрипольного конвектора к окну с принудительной конвекцией по умолчанию считается левосторонним подключением, если конвектор необходимо подключить справа, это необходимо указывать в заказе при прокупке. На заводе изготовителя делают выходы под правую сторону. Теплообменник должен находиться со стороны окна.
Рекомендация 2: Отступы от окна и стен | Рекомендуемы размеры расположения внутрипольного конвектора относительно самого помещения и панорамного окна, где он будет установлен. Производители рекомендуют отступать от окна 5-20 см для эффективной циркуляции холодного и прогретого воздуха, отступы слева и справа от стен, если они есть по 10-20 см. чтобы не подвергать тепловому воздействию настенные покрытия (обои, штукатурка и т.д.) и конечно же для удобство монтажа батареи.
Расположение тюли и штор относительно конвектора
Рекомендация 3: Шторы | Бывают случаи когда тюль, мощные шторы и гардины стоят на пути у конвектора, как тогда лучше установить до или после? На этот вопрос ни один из производителей не отвечает, поэтому используем такие рекомендации: нельзя внутрипольному конвектору подстраиваться под шторы, так как из этого ничего хорошего не выйдет, шторы должны подстроится под конвектор. Конвектор должен обдувать окно, снимать конденсат и выступать тепловой завесой от холодного воздушного потока. Вот пару вариантов решения вопросов.
Стыковка с напольным покрытием (плитка, ламинат, доска)
Рекомендация 4: Стыковка с напольным покрытием | Конвектор монтируется до укладки напольного покрытия.
Конвектор устанавливается и подключается до укладки напольного покрытия, как только вы знаете полную высоту покрытия, тогда выравниваете конвектор по высоте в один уровень (с помощью регулировочных болтов). И тогда уже заливатете стяжкой, пеной, кто чем хочет, для фиксации и герметизации внутрипольного конвектора.
Рекомендация 5: Чем занять отверстие: Пробковое дерево, затирка или герметик.
Конвектор устанавливается и подключается до укладки напольного покрытия, как только вы знаете полную высоту покрытия, тогда выравниваете конвектор по высоте в один уровень (с помощью регулировочных болтов). И тогда уже заливатете стяжкой, пеной, кто чем хочет, для фиксации и герметизации внутрипольного конвектора.
Рекомендация 5: Чем занять отверстие: Пробковое дерево, затирка или герметик.
Подробнее про варианты стыковки с напольным покрытием в статье...
Изоляция короба внутрипольного конвектора в нише
Рекомендация 6: Изоляция | Затем монтажник должен правильно сформировать слои дополнительной защиты конвектора от пола и снизить тепло потери за счет изоляции, в том числе организовать шумо изоляцию, с данными рекомендациями вы можете ознакомиться на наших фото в галереи под этим текстом. Но все эти меры они не являются обязательными, это рекомендуемые действия для более эффективной работы и эксплуатации конвектора в полу, из практики мы знаем, что многие установщики не заморачиваются и просто заливают стяжкой и бетоном. Итак, когда мы сделали нишу под купленный конвектор, установили его правильно, обложили изолирующими слоями, залили бетоном, необходимо подключить его к системе отопления.
Подключение конвектора в полу к системе отопления
Гидравлическое подключение
Гибкое подключение - подключение на гибких шлангах. Преимуществами гибкого подключения является простота уборки встроенного конвектора в пол, так как всегда есть возможность поднять теплообменник и устранить мусор и пыль, а также на гибких шлангах удобно подключаться к системе отопления, если подвод труб заходит к конвектору не со всем правильно, тогда за счет шлангов можно допустить погрешность и выравнять стык. Внизу данной страницы вы можете посмотреть видо ролик по уборке за внутрипольным конвекторовм.
Жесткое подключение - подключение с помощью подающего клапана, это может быть ручной радиаторный кран, шаровый кран, термостатический клапан, на обратку устанавливает обратный, запорный клапан. Жесткое подключение более надежно, меньший риск того, что система даст течь из за гибких шлангов, которые имеют меньший срок эксплуатации чем трубы, которые не двигаются. Примеры монтажа внутрипольных конвекторов вы можете посмотреть ниже, в виде фото галереи.
Какое бы ваш монтажник подключение не выбрал, каждое имеет свои преимущества и недостатки. Главным фактором надежности является качетсво установки и подключения самим установщиком. Ну и конечно же, качественные материалы.
Подключение с сервоприводом или термоголовкой с выносным датчиком - проведя гидравлическое присоединение, в случае надобности, если необходимо управлять конвектором, то дополнительно подключаем автоматику, термоголовка с выносным датчиком или сервопривод и термостат под него, с помощью чего в автоматическом режиме клапан открывается или закрывается в зависимости от установленной температуры в помещении.
Система автоматической регулировки конвектора без вентилятора не всегда эффективна, так как необходимо четко соблюдать инструкции заявленные производителем, в ином случае автоматика будет не эффективно регулировать конвектор.
Регулятор измеряет температуру в помещении при помощи встроенного датчика и поддерживает заданное значение температуры. Когда температура в помещении упадет ниже заданного значения на термостате, термический сервомотор откроет клапан. Комнатный регулятор температуры должен быть расположен таким образом, чтобы измерение температуры было как можно более точное, без воздействия солнечного излучения или источников тепла и холода. Монтаж должен осуществляется на высоте около 1,5 м. над полом. Запрещено устанавливать термоголовку в самом внутрипольном конвекторе.
Здесь мы представляем схематические рисунки подключения внутрипольных конвекторов с системой отопления.
Электрическое подключение
Если у вас конвектор с вентилятором, то дополнительно необходимо подключить электричество к конвектору, чтобы была возможность управлять вентиляторами. К каждому конвектору приобретается дополнительный модуль конвектора, в народе называется еще трансформатор, куда необходимо завести 220 В, а от него уже идет или 220 В на вентиляторы или 12 В, в зависимости от производителя. Также с помощью этого модуля осуществляется управление комнатным термостатом и наоборот. Термостат автоматически дает команду включить вентилятор, если температура в помещении упадет ниже заданной на термостате. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Паралельно с этим, комнатный регулятор может управлять сервоприводами, а также регулировать скорость вращения вентилятора. Об этом вы можете прочитать в статье про управление внутрипольными конвекторами.

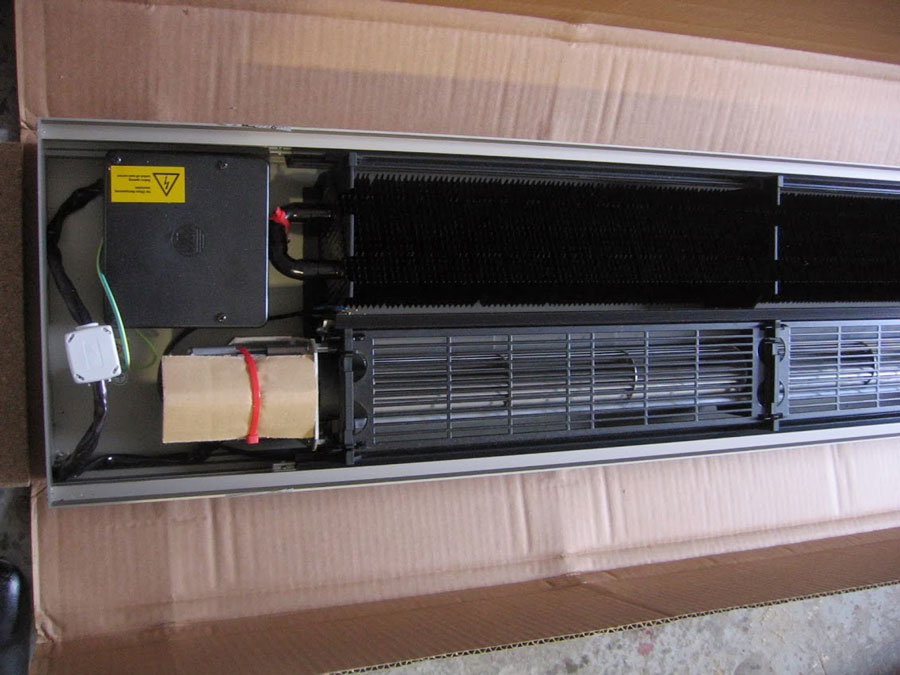

Если вы категорически не хотите, чтобы модуль конвектора был вне конвектора, тогда можете рассмотреть конвекторы Kermi, их модуля монтируются прямо в короб конвектора. (Или приобрести модуль, который идет с защитой от влаги и пыли).
На след. скриншотах, вы наглядно можете посмотреть несколько схем подключения электрической части внутрипольного конвектора. Данные схемы наглядные, используются для разных производителей впольных конвекторов, обязательная согласование схемы с электриком или нашим специалистом. У каждого производителя свои модуля, свои рекомендуемые комнатные термостаты, поэтому вы должны отталкиваться от производителя. Запрос точной схемы можете оформить у наших специалистов, которые вам ее предоставят.
Фотогалерея: Электрические схемы подключения внутрипольных конвекторов
Установки декоративной решетки и обрамления
Завершающим элементом внутрипольного конвектора является элегантная решетка. Она может быть без рамки, может быть с рамкой (U образная и F образная ). Деревянные решетки могут изготавливаться исключительно из натуральной древесины. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение и лакирование. Алюминиевые решетки более износостойкие, так как состоят из алюминия и проходят процес аннодирования. Часто клиенты спрашивают какая решетка более прочная, на самом деле все решетки прочные и деревянные и алюминиевые, выдерживают нагрузку от 40 кг. на одну планку. Единственный момент, что деревянная более подвержена внешнему износу, тоесть более видны будут затирания от ходьбы по ней, и более маркая так как это дерево.
[vk_ramka]
Все производители допрлнительно предлагают вариант конвектора с декоративной рамкой, обрамление, для того чтобы закрыть стыки между напольным покрытием и самим конвектором в полу. Как и везде есть свои преимущества и недостатки. Преимущетсва использования декоративной рамки в конвекторе, это закрытие стыков, часто плиточники не совсем идеально подводят плитку к конвектору, остаются зазоры и щели. Тогда и помогает обрамление. Оно существует двух видов, U образное и F образное. U образное менее заметное, так как не ложится на напольное покрытие, а F образное ложится сверху, имеет ширину 1-2 мм, тем самым полностью скрывает стык между конвектором и полом. Но в таком случае решетка немного выше пола, тоесть образуется небольшой подьем. Если же без рамки, то пол, конвектор и решетка на одном уровне.
Стоимость монтажа и установки внутрипольного конвектора составляет приблизительно 100 дол. США в зависимости от сложности работ, оценивает которые монтажник.
Фотогалерея: Монтаж и установка внутрипольных конвекторов
Видео монтаж и установка внутрипольного конвектора
В интернете с каждым разом все больше и больше видео роликов о монтаже и подключении внутрипольных конвекторов, мы подобрали на данный момент самые информативные и понятные. Приятного просмотра.
