Вертикальні радіатори. Яке може бути підключення?

У своїй роботі ми часто стикаємося з тим, що клієнти при виборі радіатора не звертають уваги на те, яке підключення передбачене у різних типів батарей. В цій статті ми коротко розповімо які бувають високі прилади опалення і який тип підключення у них може бути.

Вертикальні секційні радіатори

Почнемо з простого.

До секційних радіаторів відносяться алюмінієві та біметалічні батареї (з'єднання секцій відбувається методом скручування, тобто ви на місці можете вибрати необхідну вам довжину).

Біметал

На даний момент на ринку України представлена ​​лише одна вертикальна біметалічна батерея і, за великим рахунком, вона зроблена зі стандартних секцій шириною 590 мм повернутих горизонтально. Відповідно в ній передбачено два типи підведення труб (перевернене бічне):

•  нижній з відстанню між осями 500 мм
•  діагональний верх/низ.

Алюміній

Алюмінієві вертикальні радіатори представлені у більшому асортименті. Можуть бути висотою від 1000 до 2000 мм і набираються посекційно - від 3-х до 10-ти секцій, залежно від ваших побажань. У таких батарей йдуть 4 незаглушені отвори з боків, у два з яких підводяться труби, а два - глушаться за допомогою заглушки і крана маєвського.

Всі допустимі такі варіанти підключення для приладів опалення з алюмінію:

• бічне діагональне
• бічне з одного боку
• по низам (не рекомендується використовувати - висока ймовірність, що батарея прогріватиметься неповністю)

Вертикальні сталеві радіатори

Сталеві панельні

Високі сталеві панельні радіатори являють собою панель певного розміру з каналами якими протікає теплоносій, можуть складатися з однієї чи двох стінок і з наявністю оребрение всередині. На відміну від секційних радіаторів, у них передбачено лише нижнє підключення, як правило двох типів:

• нижнє по центру з міжосьовою відстанню 50 мм
• нижнє з боків

Сталеві трубчасті

Трубчасті вертикальні батареї також виготовляються зі сталі, являють собою прилад опалення, що складається з вертикальних трубок різної форми: круглі, плоскі, квадратні, овальні. Вибір розмірів даного типу радіаторів величезний - вони можуть бути висотою від 20 см до 3 м, глибина може варіюватися від 1 трубки до 6 рядів трубок, кількість секцій підбирається від 3 до 40 (з'єднання секцій виконано методом зварювання і зміна розмірів неможлива, на відміну від звичайних секційних).

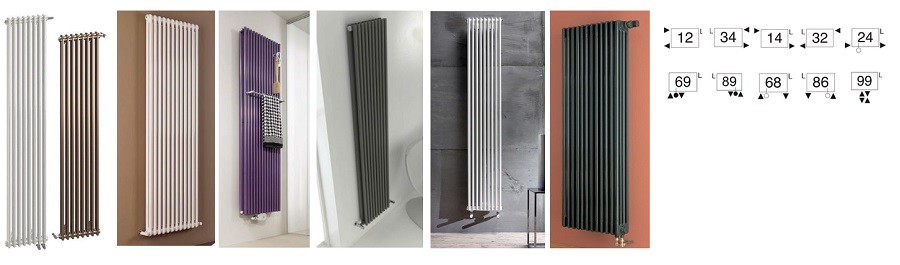

Також обігрівачі трубчастого типу багаті на варіанти підключень, навряд чи існує таке підведення труб, яке не передбачили виробники. І так, всі доступні варіанти (більшість йдуть на замовлення):

• боковий діагональний
• боковий односторонній
• боковий по низах (передбачена перетинка, для правильного розподілу теплоносія)
• нижній сідлоподібний
• нижній правий/лівий (між 50 мм)
• нижній по центру (між 50 мм)

Для різних типів підключення підбирається радіаторна арматура (клапани для з'єднання радіатора з трубами), вони також бувають різними, але для простоти пояснення поділимо їх на 2 типи:

• для нижнього типу підключення, де виводи знаходяться близько один до одного (між 50 мм) підбираюсь здвоєні крани, також їх називають вузлами нижнього підключення, біноклями або Н-подібними клапанами
• для всіх інших варіантів підключення - підбираємо 2 окремі клапани на вхід та на вихід.
