Підключення радіаторів опалення

Комфорт у приватному будинку або квартирі в більшості випадків залежить від ефективної роботи системи опалення та правильного підключення радіаторів. На сьогоднішній день існує однотрубна та двотрубна схема підключення, які відрізняються між собою числом контурів та кількістю застосовуваного матеріалу на монтаж системи опалення.

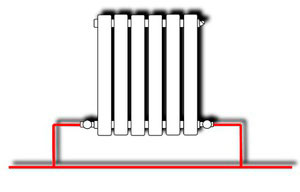

Однотрубна схема підключення являє собою замкнуту систему труб із вбудованими радіаторами, в якій основним елементом є котел. Представлений тип підключення є найпростішою схемою розведення труб, яка є найбільш ефективною для одноповерхових будинків з непримусовою циркуляцією теплового носія. Її також використовують для організації системи опалення із примусовою циркуляцією у багатоповерхівках

Однотрубна схема підключення хороша тим, що кількість матеріалів, що використовуються для її спорудження не значне, а значить витрати - мінімальні. Істотним недоліком такої схеми підключення є відсутність можливості регулювання температури теплоносія. Встановлення контрольно-вимірювальних приладів у таку систему практично неможливе, тому в системах опалення з однотрубною розв'язкою параметр тепловіддачі дорівнює величині, закладеній ще при проектуванні опалення. Тут важливим фактором ефективної роботи опалювальної системи є правильний розрахунок показника теплової віддачі. Підключення радіаторів опалення за однотрубної схеми здійснюється послідовно. Що далі радіатор від котла, то менше тепла до нього доходить.

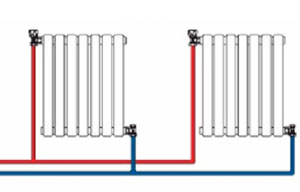

Двотрубна схема підключення радіаторів має на увазі наявність двох контурів у вигляді подачі та звороту. За контуром подачі здійснюється надходження теплового носія на опалювальні радіатори, зворотка служить для відведення носія тепла назад до котла для подальшого нагрівання. Величезною перевагою організації двотрубного розведення є рівномірний розподіл теплоносія по всіх встановлених радіаторах, що позначається на ефективній роботі опалювальної системи. Крім того, наявність двох контурів дозволяє регулювати температурні параметри в кожній батареї за допомогою установки вентилів, що відсікають, які зменшують/збільшують об'єм теплового носія в кожному радіаторі.

 Назад

1 2

Вперед

Бокове підключення - це один з найбільш популярних способів підключення батарей в квартирах. При цьому подача теплоносія підключається до верхнього патрубка, а зворотня - до нижнього. Така послідовність обрана недаремно, якщо вірити фахівцям, підключення радіаторів у зворотному порядку може призвести до зниження ККД на 5-7%. Важливим фактором при підключенні батарей є кількість секцій. Якщо їх кількість перевищує 12 одиниць, то бічний спосіб підключення втрачає свою актуальність та перевагу. У цьому випадку раціонально підключити радіатори діагональним способом. Бокове підключення зазвичай використовується в сегменті підключення алюмінієвих радіаторів опалення.

Нижнє підключення має на увазі підключення опалювальних контурів знизу, за замовчуванням вважається праворуч, але під замовлення можна ліворуч і по центру. Такий спосіб підключення застосовується до сталевих радіаторів опалення. Підключається за допомогою вузла нижнього підключення, яке в народі називається біноклем. Застосовується такий спосіб в основному для організації системи опалення у приватних будинках та новобудовах. Як правило використовується в сегменті підключення сталевих радіаторів опалення.

Правильне встановлення батарей – запорука ефективної роботи системи опалення, незалежно від матеріалу (чавун, сталь, біметал) з якого вони виготовлені. За допомогою радіаторів необхідно створити необхідні температурні параметри, що впливають на мікроклімат у приміщенні. Вони повинні виконувати функцію елемента, що відсікає, виключаючи попадання холодного повітря в приміщення. Тому радіатори і встановлюються під вікнами або біля вхідних дверей.

Монтаж радіаторів опалення повинен виконуватися з урахуванням певних норм і правил, дотримуючись яких можна уникнути втрат тепла і підвищити ефективність роботи всієї системи опалення.

Ось кілька із них:

1. Установка батарей, незалежно від матеріалу виготовлення, повинна проводитись строго в горизонтальному положенні. Перекоси кілька градусів допустимі, але небажані.
2. Оптимальна відстань по висоті від батареї до вікна/підлоги повинна становити в інтервалі 100-150мм.
3. Зазор між стіною та радіатором не повинен бути більше 50 мм.
4. Дотримання цих правил при підключенні радіаторів опалення дозволить збільшити тепловіддачу та заощадити на споживанні енергоресурсів до 15%.
