Підбір радіатора по тепловіддачі. Таблиця коефіцієнтів перерахунку інших температур.

06/16/2023
Admin Admin

Теплова потужність приладу - головний параметр при виборі приладів опалення. Якийсь час тому при підборі радіаторів правильним вважався показник 100 Вт на 1 кв.м. На жаль, багато покупців і продавців продовжують користуватися цими застарілими даними. Насправді, необхідна тепловіддача залежить від багатьох факторів, таких як висота стелі, система опалення, якість та розмір склопакетів, утеплення стін тощо. Для простоти розуміння, нижче ми наведемо

Усереднені показники необхідної тепловіддачі для різних типів приміщень:

  • Новобуди з утепленими стінами - 70 Вт/кв.м
  • Старий панельний будинок з неякісними склопакетами - 100 Вт/м2

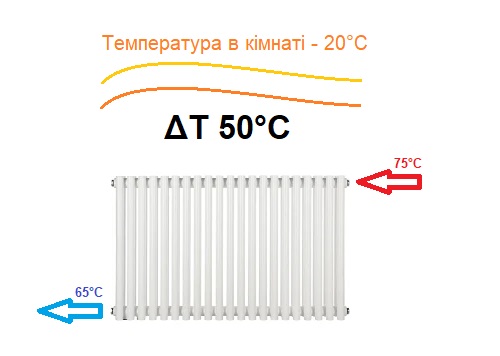

Окрім самого приміщення потужність батареї залежить від температури теплоносія, тому дуже важливо звертати увагу, на те при якій дельті (різниці) температур виробники вказують тепловіддачу опалювальних приладів. Міжнародним стандартом для житлових приміщень є ΔТ=50С° - це означає, що

  • Тподачі - 75С°
  • Тобратки - 65С°
  • Ту приміщення - 20С°.

 Що таке ΔT 50°С °С

Температура теплоносія в залежності від системи опалення та типу приміщення

Дельта температур Тип опалення
Δ = 70 ° Парове опалення (промислові будівлі, заводи)
Δ = 60 ° Твердопаливні котли на дровах, вугіллі (приватні будинки)
Δ = 50 ° Централізована система опалення (стандарт у житлових будинках)
Δ = 40 ° Централізована система опалення, де погано топлять (батареї трохи теплі)
Δ = 30 ° Конденсаційні газові котли

У переважній більшості випадків, виробники вказують тепловіддачу для житлових будинків з централізованою системою, якщо у вас інший тип опалення потрібно скористатися таблицею з коефіцієнтами для перерахунку для інших температур.

ΔT K Uf ΔT K Uf ΔT K Uf
65 1.408 50 1 35 0.627
64 1.380 49 0.974 34 0.604
63 1.352 48 0.948 33 0.581
62 1.324 47 0.922 32 0.558
61 1.296 46 0.897 31 0.535
60 1.268 45 0.871 30 0.513
59 1.241 44 0.846 29 0.491
58 1.213 43 0.821 28 0.469
57 1.186 42 0.796 27 0.447
56 1.159 41 0.771 26 0.426
55 1.132 40 0.747 25 0.404
54 1.105 39 0.723 24 0.383
53 1.079 38 0.699 23 0.363
52 1.052 37 0.675 22 0.342
51 1.026 36 0.651 21 0.322

Як вона працює?

Наприклад, нам необхідно дізнатися тепловіддачу приладу для системи з кондесаційними котлами, де стандартно різниця температур становить 30°С, а на всіх сайтах вказана потужність тільки при ΔT 50°С - саме в цьому випадку знадобиться дана таблиця.

Беремо значення тепловіддачі при T 50°С і множимо на коефіцієнт з таблички для T 30°.

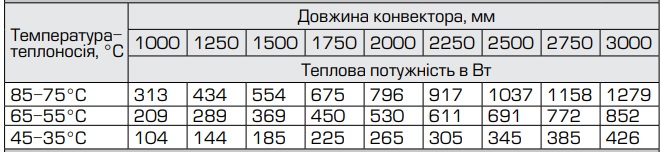

Також бувають випадки, коли виробники дають потужність, вказуючи 2 температури. Наприклад, виробник внутрішньопідлогових конвекторів Каррера у своєму каталозі наводить такі показники:

Маючи такі дані легко визначити дельту за формулою -

ΔТ = (T (подачі) + T(зворотки))/2 - Tповітря

(85+75°С)/2-20°С = ΔT 60°С

(75+65°С)/2-20°С = ΔT 50°С

(65+55°С)/2-20°С = ΔT 40°С

(55+45°С)/2-20°С = ΔT 30°С

(45+35°С)/2-20°С = ΔT 20°С

Сподіваємося, що прочитавши цю статтю вам стане простіше вибрати радіатор, а якщо залишилися питання - ми будемо раді допомогти (050) 720-18-18 (вайбер, телеграм).
