Керування внутрішньопідлоговим конвектором

У цій статті ми ознайомимося з варіантами управління внутрішньопідлоговими конвекторами. У зв'язку з постійним подорожчанням тарифів на електроенергію, опалення необхідно максимально продумати систему опалення, а саме управління нею. У наш час багато виробників пропонують варіанти автоматики, контролерів, термостатів, які в автоматичному режимі керують системою. У нашому випадку на прикладі внутрішньопідлогові конвектори вбудовані в підлогу, ми розглянемо саме всі варіанти для управління внутрішньопідлоговим конвектором,  з метою зниження витрат на опалення, водопостачання та електрику.

Керування вбудованими в підлогу конвекторами можна розділити на дві частини:

1. Гідравлічне управління
2. Електричне керування

Гідравлічне керування конвектором

У разі якщо вам прорахували конвектори з природною конвекцією, як правило їх комплектують запірними кранами (подача та обратка). Можна використовувати різні варіанти запірних клапанів:

• Управління кульовими кранами - тут найпростіше регулювання у ручному режимі, відкрито/закрито.
• Керування термостатичним клапаном - якщо без додаткової автоматики , можна вручну ковпачком регулювати розмір проходу для води.

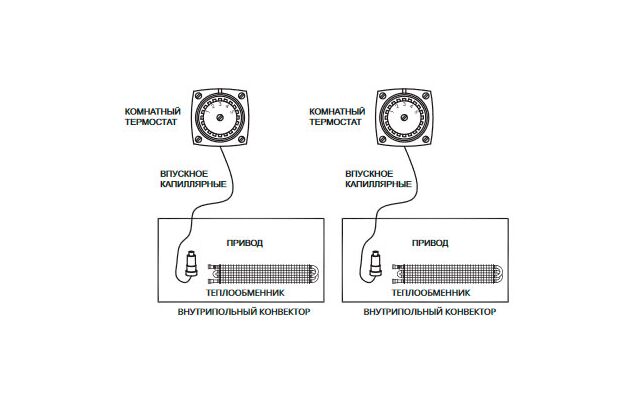

• Термостатичний клапан + термоголовка з виносним датчиком - Цей варіант найпростіший у регулюванні конвекторів з природною конвекцією. Термоголовка встановлюється на термостатичний клапан, але сам датчик температури встановлений у регуляторі, виводиться на стіну та з'єднується металевим капіляром.
• Термостатичний клапан + сервопривід + термостат - це найефективніший і найсучасніший спосіб керування внутрішньопідлоговим конвектором. Наразі практично у всіх нових будинках ставлять теплові лічильники, і відповідно у квартирах. Кожен мешканець, враховуючи сьогоднішні тарифи на опалення, хоче максимально ефективно використовувати систему опалення за найменших фінансових витрат на обслуговування.

Суть роботи сервоприводу полягає в наступному, на термостатичний клапан, що подає сервопривід, він підключається до кімнатному термостату, який встановлюється на стіну в нейтральній зоні. На цьому термостаті ми задаємо бажану температуру в приміщенні, наприклад 24 С. У термостаті вбудований датчик температури. Якщо кімнатна температура в приміщенні нижче 24С, то сервопривід пропускає гарячу воду в конвектор, якщо ж температура в приміщенні підвищилася і становить більше 24С, наприклад 26С, то термостат дає команду на сервопривід, і сервопривід закриває подачу гарячої води в конвектор. Тим самим зменшуючи витрати на використання теплоносія, дозволяючи економити на витратах на опалення.

Електричне керування конвектором

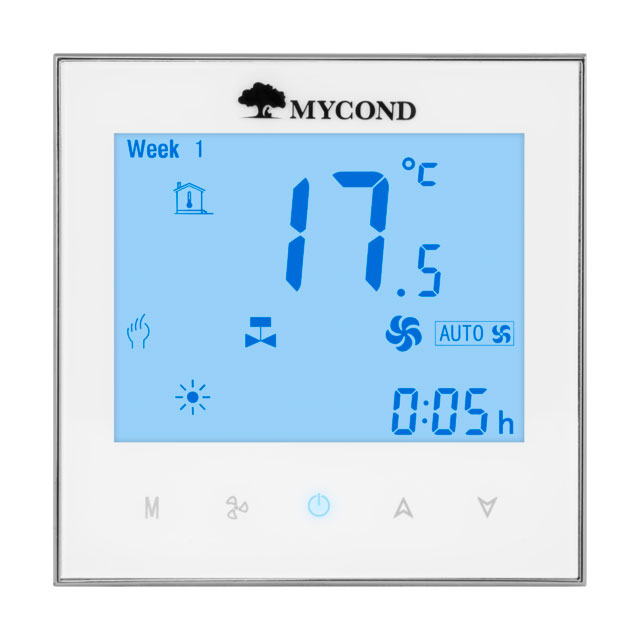

Всі конвектори з примусовою конвекцією також повинні керуватися за допомогою автоматики. Один або більше конвекторів встановлюються в одному приміщенні, для них купується термостат, який керує конвекторами. Різні виробники рекомендують різні термостати, але їхня суть однакова, тільки різні виробники і зовнішній вигляд.

На термостаті задається потрібна температура, якщо в приміщенні вона нижче заданої, то термостат автоматично включає вентилятор в конвекторі і обігрів приміщення йде з примусовою конвекцією. Якщо ж у приміщенні температура стала вищою від заданої, вентилятор автоматично вимикається, і конвектор обігріває приміщення в режимі природної конвекції. Також можна в ручному режимі вмикати та вимикати вентилятори в внутрішньопольному конвекторі.

Також ці просунуті кімнатні термостати можуть одночасно керувати і вентиляторами в конвекторі та сервоприводами.

Автоматичне управління вентиляторами - ви задаєте на термостаті 23 С, якщо у приміщенні 20 С, термостат автоматично включає роботу вентилятора. Коли температура перевищить 23С, термостат автоматично вимикає вентилятор.

Ручне управління вентиляторами - ви в ручному режимі можете вмикати та вимикати вентилятор на термостат управління.
